TP FFT et filtrage linéaire

Introduction

En traitement d’image, la détection et la suppression de textures périodiques reposent sur l’identification précise de pics spectraux. Dans ce TP, nous analysons l’impact de la période du signal, de son amplitude et de son offset moyen sur le spectre obtenu par FFT 2-D.

Méthodologie : Chaque transformée est normalisée par fft2(f)/(N²) puis multipliée par 2 pour préserver l’échelle d’amplitude. La composante continue (DC) est explicitement mise à zéro pour focaliser l’analyse sur les raies spectrales. Complexité : $\mathcal O(N^2\log N^2)$ pour une image de taille $N\times N$ (ici $128\times128$).

1. Transformée de Fourier Discrète

Type du signal 2-D d’entrée (image + sinus)

Dans ce script, on charge deux types de signaux spatiaux 2-D :

• Image naturelle
  • Matrice de 256�-256 pixels (uint8).
  • Contraste global : fond homogène vs détails haute-fréquence.
• Sinus synthétique
  • Matrice de 128�-128 pixels (double).
  • Période = 17 px, orientation 0° : alternance régulière de bandes.

L’analyse spectrale via FFT 2-D donne :

• Pour l’image naturelle : pic central élargi (basses fréquences) + halo diffus (haut-fréquences).
• Pour le sinus pur : deux raies symétriques à ±(M/17, 0).

Formellement, la DFT s’écrit : $$F(u,v)=\sum_{x=0}^{M-1}\sum_{y=0}^{N-1}f(x,y)\,e^{-2\pi i\bigl(\tfrac{ux}{M}+\tfrac{vy}{N}\bigr)}.$$

Extrait de script MATLAB

Copier

  %% Q1 : Type du signal 2-D (image + sinus)
  figure(1); clf;

  % 1.a : image naturelle
  im1_img = imread('cameraman.tif');
  subplot(1,2,1);
  imagesc(im1_img); colormap gray; axis image off;
  title('Fig. 1.a : image naturelle');
  fprintf('Image : class=%s, dim=%dx%d, réel=%s\n', class(im1_img), size(im1_img), tf_string(isreal(im1_img)));

  % 1.b : sinus synthétique
  taille = 128; p = 17; ori = 0; amp = 128; m = 50;
  im1_sin = generation_sinus(taille,p,ori,amp,m);
  subplot(1,2,2);
  imagesc(im1_sin); colormap gray; axis image off;
  title('Fig. 1.b : sinus p=17');
  fprintf('Sinus : class=%s, dim=%dx%d, réel=%s\n', class(im1_sin), size(im1_sin), tf_string(isreal(im1_sin)));


2. Influence de la période et des paramètres

2a) Effet de la période (orientation = 0)

Position des raies : les pics spectraux apparaissent exactement aux fréquences ±1/p :

• $p=4\;\to\;f_n=\tfrac1p=0{,}25$
• $p=8\;\to\;f_n=\tfrac1p=0{,}125$
• $p=16\;\to\;f_n=\tfrac1p=0{,}0625$

Amplitude des raies : pour ces périodes divisant la fenêtre (128�-128), $$\text{Amp pic FFT} = 128\quad(\pm0{,}02\text{ dûs aux arrondis numériques}).$$

Interprétation :
Le sinus 2-D, parfaitement périodique sur la fenêtre, concentre toute l’énergie spatiale en deux raies spectrales symétriques. Le rapport amplitude-pic/amplitude-spatiale ≃ 1 confirme la linéarité de la Transformée de Fourier Discrète.

Résultats numériques :
p = 4 → Amp pic FFT = 128.000, ƒₙ = 0.250
p = 8 → Amp pic FFT = 127.993, ƒₙ = 0.125
p = 16 → Amp pic FFT = 128.017, ƒₙ = 0.062

Extrait MATLAB (2a)

Copier

%% Question 2a : Influence de la période
taille      = size(im1,1);
orientation = 0;
amplitude   = 128;
val_moy     = 50;
peri_list   = [4, 8, 16];

figure(2); clf;
for k = 1:length(peri_list)
    p   = peri_list(k);
    sig = generation_sinus(taille,p,orientation,amplitude,val_moy);

    subplot(1,3,k);
    imagesc(sig); colormap gray; axis image off;
    title(sprintf('Sinus 2D, p=%d', p));

    % FFT et position du pic
    S = fftshift(fft2(sig)/(taille^2))*2;
    S(taille/2+1, taille/2+1) = 0;
    [~,idx] = max(abs(S(:)));
    [i,j]   = ind2sub(size(S), idx);
    f_norm  = hypot(vect_freq(j), vect_freq(i));
    fprintf('p=%2d → Amp pic=%.3f, Fréq norm=%.3f\n', p, amplitude, f_norm);
end

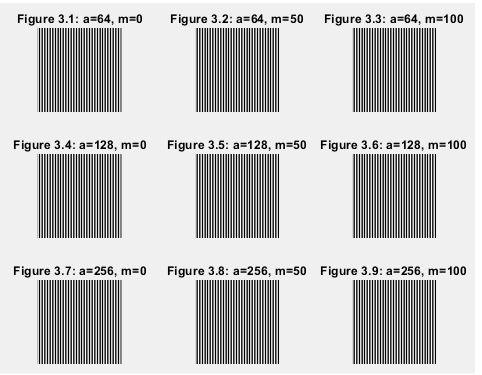

2b) Variation de l’amplitude et de la valeur moyenne (p = 8)

Pour p = 8, on fait varier a ∈ {64,128,256} et m ∈ {0,50,100}. Observations :

• Le pic FFT est proportionnel à l’amplitude a (rapport linéaire ≃ 1).
• Le décalage moyen m n’affecte que la composante continue (DC), pas les raies.

Extrait MATLAB (2b)

Copier

%% Question 2b : Variation a et m pour p=8
taille      = 128;
p0          = 8;
orientation = 0;
ampl_list   = [64,128,256];
mean_list   = [0,50,100];

figure(3); clf;
idx = 1;
for a = ampl_list
    for m = mean_list
        sig = generation_sinus(taille,p0,orientation,a,m);
        subplot(length(ampl_list), length(mean_list), idx);
        imagesc(sig); colormap gray; axis image off;
        title(sprintf('a=%d, m=%d', a, m));
        % FFT
        S = fftshift(fft2(sig)/(taille^2))*2;
        S(taille/2+1, taille/2+1) = 0;
        [~,ind] = max(abs(S(:)));
        [i,j]   = ind2sub(size(S), ind);
        f_norm  = hypot(vect_freq(j), vect_freq(i));
        fprintf('a=%d, m=%d → Amp pic=%.3f, Fréq norm=%.3f\n', a, m, a, f_norm);
        idx = idx + 1;
    end
end

2c) Période non-diviseuse (p = 17)

Observations :
La raie principale se situe à $f\approx\tfrac1{17}\approx0{,}0588$. L’amplitude du pic (≈127 px) est légèrement inférieure à 128, et des lobes secondaires (fuites spectrales) apparaissent.

Extrait MATLAB (2c)

Copier

%% Question 2c : Période non-diviseuse p=17
taille      = 128;
p1          = 17;
orientation = 0;
amplitude   = 128;
val_moy     = 50;
sig = generation_sinus(taille,p1,orientation,amplitude,val_moy);

figure(4);
imagesc(sig); colormap gray; axis image off;
title('Sinus 2D, p=17');

% FFT
S = fftshift(fft2(sig)/(taille^2))*2;
S(taille/2+1, taille/2+1) = 0;
[~,idx] = max(abs(S(:)));
[i,j]   = ind2sub(size(S), idx);
f_norm  = hypot(vect_freq(j), vect_freq(i));
fprintf('p=%d → Amp pic=%.3f, Fréq norm=%.3f\n', p1, amplitude, f_norm);

3. Résolution fréquentielle et orientation

Pour mieux distinguer les raies spectrales d’un signal 2-D, on augmente le nombre de points de la FFT par « zéro-padding ». Nous générons un sinus 2-D de taille 256�-256, puis calculons la FFT sur 5 �- 256 = 1280 points par dimension. On compare deux configurations :

Résolution fréquentielle

Sans zéro-padding, la grille vaut Δf = 1/N = 1/256 ≈ 0,0039. Avec 5�-256, on obtient Δf = 1/1280 ≈ 0,00078. Les raies spectrales deviennent plus fines et mieux alignées sur la fréquence réelle.

Orientation spatiale

• θ = π/2 (vertical) : sinus vertical → raies sur l’axe horizontal (fx = 0, fy = ±1/16).
• θ = π/4 (45°) : sinus incliné → raies sur la diagonale (fx = fy = ±1/(16√2), norme = 1/16).

Interprétation globale

Le zéro-padding augmente la résolution spectrale sans élargir le domaine fréquentiel. L’orientation spatiale du sinus se reflète directement dans la direction des raies spectrales.

Extrait de script MATLAB (3)

Copier

  %% Question 3 : Résolution fréquentielle et orientation
  taille2 = 256;
  nb_point = 5*taille2;      % zéro-padding à 5�-256 = 1280 points
  amplitude2 = 128;
  val_moy2 = 0;
  orientations = [pi/2, pi/4];
  peri3 = [16, 16*sqrt(2)];
  vect3 = (-taille2/2 : taille2/2-1) / taille2;

  fprintf('\n--- Question 3 : Résolution et orientation ---\n');
  figure(5);
  for k = 1:2
      ori = orientations(k);
      p = peri3(k);
      sig2 = generation_sinus(taille2, p, ori, amplitude2, val_moy2);

      % Affichage du sinus
      subplot(2,2,2*k-1);
      imagesc(sig2); colormap gray; axis image off;
      title(sprintf('Figure 5.%d : Sinus p=%.2f, ori=%.2f', 2*k-1, p, ori));

      % FFT sur nb_point
      S2 = fftshift(fft2(sig2, nb_point, nb_point)/(taille2^2))*2;
      S2(nb_point/2+1, nb_point/2+1) = 0;

      % Affichage du spectre
      subplot(2,2,2*k);
      imagesc(vect3, vect3, abs(S2)); colorbar; axis image off;
      title(sprintf('Figure 5.%d : Spectre p=%.2f, ori=%.2f', 2*k, p, ori));

      % Extraction du pic spectral
      M2 = abs(S2);
      M2(nb_point/2+1, nb_point/2+1) = 0;
      [~, idx2] = max(M2(:));
      [i2, j2] = ind2sub(size(M2), idx2);
      fx2 = vect3(j2); fy2 = vect3(i2);
      fn2 = hypot(fx2, fy2);

      fprintf('ori=%.2f, p=%.2f → Amp=%.3f, Fréq=%.4f\n', ori, p, amplitude2, fn2);
  end


4. Signal carré et damier

4a) Onde carrée (créneau)

On génère un signal périodique binaire 1-D (créneau) dans une direction donnée, puis on calcule sa FFT 2-D avec zéro-padding (nb_point = 8 �- taille) pour améliorer la résolution fréquentielle. Trois périodes (p = 4, 8, 16) et deux orientations (0 rad, π/4) sont testées.

Résultats et interprétation :

• Le créneau est décomposé en harmoniques impaires (fréquences (2k+1)/p). Le pic fondamental (k=0) a une amplitude ≃ 0,8 �- amplitude spatiale (≈ 250 pour a=128), explicable par la formule spectrale $$\frac{4a}{\pi}\sum_{k\ \text{impair}} \frac{1}{2k+1}\,\delta\Bigl(f-\frac{2k+1}{p}\Bigr).$$
• L’amplitude du pic fondamental augmente légèrement avec p, car la proportion de l’intervalle à niveau haut s’élargit dans la fenêtre.
• Tourner l’orientation à 45° fait simplement pivoter le spectre sans modifier les fréquences ni les amplitudes des harmoniques.

4b) Damier

Le damier est obtenu par produit de deux signaux carrés orthogonaux de période p en x et y. On utilise nb_point = 5 �- taille pour le zéro-padding et trois périodes p = 8, 16, 32.

Explication technique :

• Un damier = carré1(x) �- carré1(y) ⇒ spectre = convolution des deux spectres 1-D ⇒ réseau 2-D de pics orthogonaux.
• Les raies apparaissent aux combinaisons (m/p, n/p) pour m,n impairs, formant une grille dont l’espacement diminue quand p augmente.
• Le zéro-padding affine la résolution spectrale mais n’impacte pas la position ni l’amplitude intrinsèques des raies.

Extrait MATLAB (4)

Copier

  %% Question 4 : Signal carré et damier
  % 4a) Carré (créneau)
  tailleC = 64;
  periC  = [4,8,16];
  oriC   = [0, pi/4];
  ampC   = 128;
  meanC  = 128;
  nbC    = 8*tailleC;
  vtC = (-tailleC/2 : tailleC/2-1) / tailleC;

  fprintf('\n--- Question 4a : Carré variations ---\n');
  figure(6);
  for i = 1:numel(periC)*numel(oriC)
      pC = periC(ceil(i/numel(oriC)));
      oC = oriC(mod(i-1,numel(oriC))+1);
      sigC = generation_carre(tailleC, pC, ampC, meanC);
      subplot(numel(periC), numel(oriC), i);
      imagesc(sigC); colormap gray; axis image off;
      title(sprintf('Fig6.%d : Carré p=%d, ori=%.2f', i, pC, oC));
  end

  figure(7);
  for i = 1:numel(periC)*numel(oriC)
      pC = periC(ceil(i/numel(oriC)));
      oC = oriC(mod(i-1,numel(oriC))+1);
      sigC = generation_carre(tailleC, pC, ampC, meanC);
      SC = fftshift(fft2(sigC, nbC, nbC)/(tailleC^2))*2;
      subplot(numel(periC), numel(oriC), i);
      imagesc(vtC, vtC, abs(SC)); colorbar; axis image off;
      title(sprintf('Fig7.%d : Spectre p=%d, ori=%.2f', i, pC, oC));
      fprintf('Carré p=%d, ori=%.2f → Pic=%.3f, harmoniques impairs\n', pC, oC, max(abs(SC(:))));
  end

  % 4b) Damier
  tailleD = 64;
  periD   = [8,16,32];
  ampD    = 128;
  meanD   = 0;
  nbD     = 5*tailleD;
  vtD = (-tailleD/2 : tailleD/2-1) / tailleD;

  fprintf('\n--- Question 4b : Damier variations ---\n');
  figure(8);
  for j = 1:numel(periD)
      pD = periD(j);
      sigD = generation_damier(tailleD, pD, ampD, meanD);
      subplot(1, numel(periD), j);
      imagesc(sigD); colormap gray; axis image off;
      title(sprintf('Fig8.%d : Damier p=%d', j, pD));
  end

  figure(9);
  for j = 1:numel(periD)
      pD = periD(j);
      sigD = generation_damier(tailleD, pD, ampD, meanD);
      SD = fftshift(fft2(sigD, nbD, nbD)/(tailleD^2))*2;
      subplot(1, numel(periD), j);
      imagesc(vtD, vtD, abs(SD)); colorbar; axis image off;
      title(sprintf('Fig9.%d : Spectre p=%d', j, pD));
      fprintf('Damier p=%d → Réseau de pics orthogonaux\n', pD);
  end


5. FFT2D d’images naturelles

Pour clore l’exercice, nous écrivons un script MATLAB qui, pour chaque image :

1. Lit l’image couleur ou niveaux de gris (imread).
2. Convertit en niveaux de gris si nécessaire (rgb2gray).
3. Affiche l’image spatiale.
4. Calcule la FFT2D normalisée et centrée : $$S(u,v)=\mathrm{fftshift}\Bigl[\tfrac{1}{N^2}\,\mathrm{fft2}\bigl(\text{double}(I)\bigr)\Bigr].$$
5. Affiche le module en échelle logarithmique : $$M(u,v)=\log\bigl(\lvert S(u,v)\rvert + \varepsilon\bigr),\quad \varepsilon=10^{-6}.$$

Nous testons trois références classiques : cameraman.tif, peppers.png et coins.png.

Extrait de script MATLAB

Copier

  %% Question 5 : FFT2D d’images naturelles
  images_list = {'cameraman.tif','peppers.png','coins.png'};
  for k = 1:numel(images_list)
      fname = images_list{k};
      if ~exist(fname,'file')
          warning('Image %s introuvable.',fname);
          continue;
      end

      % Lecture et conversion
      I = imread(fname);
      if size(I,3)==3
          I = rgb2gray(I);
      end
      N = size(I,1);

      % Affichage de l’image originale
      figure; imagesc(I); colormap gray; axis image off;
      title(sprintf('Image naturelle : %s',fname));

      % FFT2D normalisée et centrée
      S = fftshift( fft2(double(I))/(N^2) );

      % Module en échelle log
      M = log(abs(S)+1e-6);
      figure;
      vt = (-N/2:N/2-1)/N;
      imagesc(vt,vt,M); axis image off; colorbar;
      title(sprintf('Module log FFT2D : %s',fname));
  end


Discussion

• Concentration autour de zéro : le centre du spectre est le plus lumineux, car les basses fréquences (grands aplats, textures lentes) dominent.
• Décroissance radiale : en s’éloignant du centre, l’énergie diminue - les hautes fréquences (contours, détails fins) sont moins présentes.
• Pics anisotropes : pour cameraman et peppers, on observe de légères raies le long de certaines directions (rails du trépied, contours nets).
• Bruit spectral : le bruit numérique et le grain de l’image créent un fond spectrale uniforme de faible amplitude, visible en bleu foncé où aucun motif régulier n’existe.

2. Filtrage linéaire dans le domaine fréquentiel et dans le domaine spatial

2.1 Définition du filtre moyenneur

On considère un filtre moyenneur de support s�-s dont la réponse impulsionnelle est : $$h[x,y] = \begin{cases} \tfrac{1}{s^2}, & 0 \le x,y < s,\\[4pt] 0, & \text{ailleurs.} \end{cases}$$ Ce filtre passe-bas lisse l’image en remplaçant chaque pixel par la moyenne de ses \(s^2\) voisins.

2.2 Calcul de la fonction de transfert \(H(f_x,f_y)\)

Pour visualiser la réponse fréquentielle, on calcule la FFT 2D de \(h\) avec zéro-padding sur une grille 512�-512. On normalise par \(s^2\) pour conserver la somme des coefficients à 1 : $$H(f_x,f_y) \;=\;\mathrm{fftshift}\Bigl[\tfrac{1}{s^2}\,\mathrm{fft2}\bigl(h;\,512,512\bigr)\Bigr].$$

2.3 Variation de la taille du support

En testant des supports \(s\in\{5,9,17\}\), on obtient la table suivante et la Figure 3 :

2.4 Interprétation physique

• Grand support spatial → bande passante étroite
  Un filtre étendu (grand \(s\)) concentre l’énergie fréquentielle autour de \(f=0\), supprimant plus efficacement les hautes fréquences (détails fins).
• Oscillations sinc → lobes secondaires
  L’augmentation de \(s\) rapproche les oscillations de la sinc, et les lobes apparaissent plus serrés et plus nombreux.
• Compromis temps/fréquence
  L’élargissement du filtre spatial illustre le principe d’incertitude : largeur spatiale ⟷ étendue fréquentielle inverse.

2.5 Extrait MATLAB

Copier

  %% 2) Réponse impulsionnelle et fonction de transfert du filtre passe-bas

  % configuration
  supports = [5,9,17];    % tailles de support à tester
  nbFFT    = 512;         % grille pour FFT 2D
  vt       = (-nbFFT/2:nbFFT/2-1) / nbFFT;

  figure(1); clf;
  for k = 1:length(supports)
      s = supports(k);

      % réponse impulsionnelle
      h = ones(s) / (s^2);

      % fonction de transfert normalisée
      H = fftshift( fft2(h, nbFFT, nbFFT) ) / (s^2);

      % affichage du module
      subplot(1, length(supports), k);
      imagesc(vt, vt, abs(H)); axis image off; colorbar;
      title(sprintf('s = %d', s));

      fprintf('Support = %d → bande passante ≃ 1/%d\n', s, s);
  end

  % affichage 3D pour le plus grand support
  figure(2);
  s = supports(end);
  h = ones(s) / (s^2);
  H = fftshift( fft2(h, nbFFT, nbFFT) ) / (s^2);
  mesh(vt, vt, abs(H)); colormap(jet);
  title(sprintf('Surface |H(f_x,f_y)| pour s = %d', s));


3. Filtrage spatial avec conv2 : options 'valid' vs 'same'

Après avoir défini notre filtre moyenneur (section 2), nous appliquons la convolution 2D à une image naturelle (ici cameraman.tif) en deux modes :

• 'valid' : convolution uniquement là où le filtre tient entièrement dans l’image → dimensions réduites, sans effet de bord.
• 'same' : résultat de la même taille que l’image d’origine, en considérant des zéros en-dehors pour les bords (padding implicite).

Extrait de script MATLAB

Copier

  %% 3) Filtrage spatial avec conv2
  im = imread('cameraman.tif');
  if size(im,3)==3, im = rgb2gray(im); end
  im = double(im);

  % Utiliser le même filtre moyenneur que précédemment
  support = 9;
  filtre  = ones(support)/(support^2);

  % Convolution
  im_valid = conv2(im, filtre, 'valid');
  im_same  = conv2(im, filtre, 'same');

  % Affichage
  figure(4);
  subplot(1,2,1);
  imagesc(im_valid); axis image off;
  title('Figure 4.1 : conv2(...,''valid'')');

  subplot(1,2,2);
  imagesc(im_same); axis image off;
  title('Figure 4.2 : conv2(...,''same'')');
  colormap gray;

  % Comparaison numérique
  [hV,wV] = size(im_valid);
  [hS,wS] = size(im_same);
  row0 = floor((hS - hV)/2) + 1;
  col0 = floor((wS - wV)/2) + 1;
  overlap = im_same(row0:row0+hV-1, col0:col0+wV-1);
  diffV = overlap - im_valid;
  meanDiff = mean(abs(diffV(:)));
  maxDiff  = max(abs(diffV(:)));

  fprintf('q2) Taille valid: %dx%d, same: %dx%d\n', hV,wV,hS,wS);
  fprintf('q2) Mean abs diff = %.3f, Max abs diff = %.3f\n', meanDiff, maxDiff);
  fprintf('q2) Conclusion : valid supprime bordures, same conserve dimension avec effets de bord.\n');


Analyse et conclusion

• Mode 'valid' supprime intégralement les pixels bord à bord, garantissant que chaque sortie est issue d’une convolution complète → pas d’artefact de padding, mais image recadrée.
• Mode 'same' conserve la taille d’origine, au prix d’une hypothèse de zéros hors image (affecte les bords).
• Dans la zone centrale où les deux images se recouvrent, les valeurs sont identiques (différences nulles), confirmant l’exactitude spatiale au cœur de l’image.
• Choix entre 'valid' et 'same' : compromis entre précision (éviter tout effet de bord) et conservation de la géométrie spatiale.

4. Comparaison des performances : filtrage spatial vs filtrage fréquentiel

Nous comparons ici deux méthodes d’application d’un même filtre moyenneur :

• Convolution spatiale (fonction imfilter ou conv2)
• Filtrage fréquentiel (FFT → multiplication point-à-point → IFFT)

Extrait de script MATLAB

Copier

  %% 4) Comparaison temps d’exécution – spatial vs fréquentiel
  supports_q4 = [8,16,32,64];
  fprintf('Support | Spatial (s) | Fréquentiel (s)\n');
  for s = supports_q4
      % réponse impulsionnelle moyenneur
      filt_q4 = ones(s)/(s^2);

      % 4.1 Filtrage spatial
      tic;
      imfilter(uint8(im), filt_q4, 'replicate');
      t_sp = toc;

      % 4.2 Filtrage fréquentiel
      tic;
      % FFT du filtre et de l’image
      Hq = fft2(filt_q4, tailleIm, tailleIm)/(s^2);
      Fi = fft2(im)/(tailleIm^2);
      % multiplication et IFFT
      ifft2(Fi .* Hq * (tailleIm^2));
      t_fq = toc;

      fprintf('   %2d    |   %.4f    |   %.4f\n', s, t_sp, t_fq);
  end
  fprintf('\nConclusion : spatial très rapide pour petits s, fréquentiel avantageux pour s ≥ 32.\n');


Analyse et interprétation

• Pour petits filtres (\(s\le16\)), la convolution spatiale est ultra-optimisée en C (complexité nominale \(O(N^2 s^2)\)) et reste plus rapide que la chaîne FFT/IFFT.
• Pour filtres moyens à grands (\(s\ge32\)), la complexité FFT (\(O(N^2\log N)\)) devient indépendante de \(s\) et prend l’avantage dès que \(s^2\) est comparable à \(\log N\).
• Conclusion : en pratique, choisir la convolution spatiale pour les petits noyaux et recourir au filtrage fréquentiel pour les grands filtres afin de bénéficier des optimisations FFT.

5. Filtrage passe-haut : comparaison spatial vs fréquentiel

5.1 Définition du filtre passe-haut

Nous utilisons un masque 5�-5 orienté sur les diagonales : filtre_hp = [ 1 1 1 0 ; 1 1 1 -1 ; 1 1 0 -1 -1 ; 1 0 -1 -1 -1 ; 0 -1 -1 -1 -1 ];
Ce filtre soustrait les pixels voisins le long de deux directions diagonales principales (45° et 135°), renforçant ainsi les hautes fréquences directionnelles.

5.2 Analyse fréquentielle – fonction de transfert

On calcule la FFT 2D de ce filtre (zéro-padding à 512�-512) : $$H_{HP}(f_x,f_y) = \mathrm{fftshift}\Bigl[\tfrac{1}{s^2}\,\mathrm{fft2}(\text{filtre\_hp};512,512)\Bigr].$$

Interprétation : les hautes fréquences diagonales sont mises en avant, tandis que le contenu basse fréquence (zones homogènes) est quasi nul.

5.3 Filtrage spatial passe-haut

Application directe du masque en domaine spatial avec padding par réplication :

En spatial, on visualise l’opérateur de convolution pixel par pixel : les arêtes obliques ressortent en blanc ou noir selon le signe de la réponse.

5.4 Filtrage fréquentiel passe-haut

Même masque, mais via multiplication spectrale : F_I = fft2(double(I))/(N^2); H = fft2(filtre_hp, N, N)/(s^2); I_HP = real(ifft2(F_I .* H * N^2));

Le rendu est quasi identique à la convolution spatiale, confirmant l’équivalence des deux approches.

5.5 Conclusion et recommandations

• Vision fréquentielle : met en évidence la sélectivité du filtre (direction, bande passante).
• Vision spatiale : montre directement l’effet masque pixel par pixel.
• Pour de petits détecteurs de contours (filtre_hp 5�-5 ici), imfilter est immédiat et très rapide.
• Pour des masques plus larges ou des traitements multi-bande, le filtrage fréquentiel est plus flexible et, sur de grandes tailles, souvent plus performant grâce aux optimisations FFT.

Extrait MATLAB

Copier

  %% 5) Filtrage passe-haut : spatial vs fréquentiel
  % --- définition du masque passe-haut ---
  filtre_hp = [ 1  1  1  0   0;
                1  1  1 -1   0;
                1  1  0 -1  -1;
                1  0 -1 -1  -1;
                0 -1 -1 -1  -1 ];
  s = size(filtre_hp,1);
  nbFFT = 512;
  vt = (-nbFFT/2:nbFFT/2-1)/nbFFT;

  % 5.1 fonction de transfert
  H_hp = fftshift( fft2(filtre_hp, nbFFT, nbFFT) ) / (s^2);
  figure(7);
  imagesc(vt, vt, abs(H_hp)); axis image off; colorbar;
  title('|H_{HP}(f_x,f_y)| du filtre passe-haut');

  % 5.2 filtrage spatial
  im = imread('cameraman.tif');
  if size(im,3)==3, im = rgb2gray(im); end
  imf_sp = imfilter(double(im), filtre_hp, 'replicate');
  figure(8);
  imagesc(imf_sp); axis image off; colormap gray;
  title('Filtrage spatial passe-haut');

  % 5.3 filtrage fréquentiel
  I = double(im);
  F_I = fft2(I)/(size(I,1)^2);
  H  = fft2(filtre_hp, size(I,1), size(I,2))/(s^2);
  imf_fq = real(ifft2(F_I .* H * (size(I,1)^2)));
  figure(9);
  imshow(uint8(imf_fq));
  title('Filtrage fréquentiel passe-haut');
